Какие комплектующие нужны для монтажа навесного фасада?

Какие комплектующие нужны для монтажа навесного фасада?

Нужен надежный и красивый навесной фасад “под ключ” без лишних расходов и задержек? «ЗаводСтройПром» поставляет полные комплекты подсистем и крепежа, подбирает решения под ваш объект, рассчитывает количество, изготавливает элементы и оперативно отгружает на площадку. Мы работаем с алюминиевыми, стальными и комбинированными подсистемами, знаем типовые узлы и нестандартные примыкания, отвечаем за совместимость всех деталей. Оставьте заявку на сайте — подберем комплектующие, подготовим смету и поможем избежать ошибок на монтаже.

Зачем разбираться в комплектующих навесного фасада перед заказом

Навесной фасад — это система, где каждая деталь влияет на прочность, геометрию плоскости, теплотехнику и долговечность. Если не учесть нюансы на этапе подбора, то на монтаже появятся «сюрпризы»: нехватка кронштейнов, неподходящие кляммеры, перерасход анкеров, провисания профилей, мостики холода, проблемы с примыканиями. Разбор состава комплекта заранее позволяет:

свести к минимуму риски и перерасходы;
обеспечить совместимость крепежа и облицовки;
соблюсти плоскость и допуски по зазорам;
уложиться в сроки за счет продуманной логистики поставки;
сохранить гарантию на подсистему и облицовку.

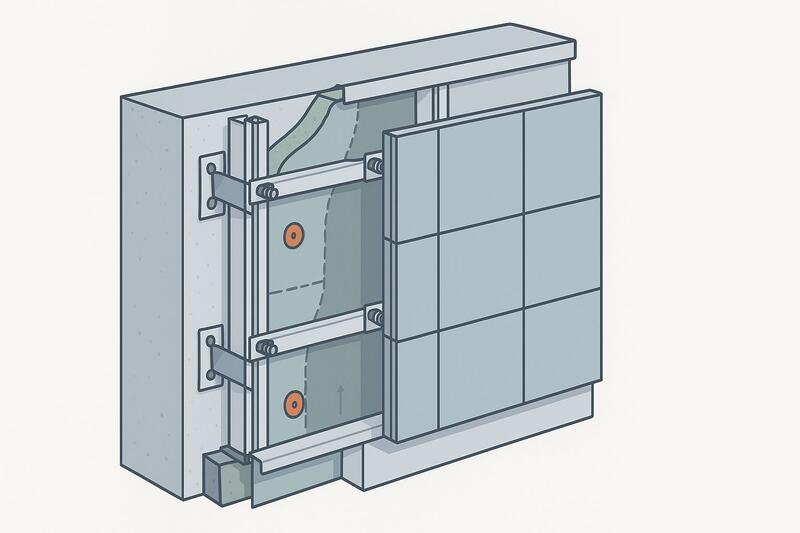

Базовый “скелет” подсистемы: какие элементы формируют каркас

Каркас несет облицовку, передает нагрузки на основание и задает плоскость. В типовой подсистеме выделяют несколько ключевых групп комплектующих.

Кронштейны: несущие и поддерживающие

Кронштейны крепятся к основанию здания и служат опорой для стоек (направляющих). Различаются по:

Материалу: алюминий, оцинкованная сталь, нержавеющая сталь. Алюминий легче и коррозионно устойчив, сталь — жестче и бюджетнее.
Назначению: несущие (воспринимают вертикальные нагрузки) и поддерживающие (фиксируют в плоскости, берут горизонтальные нагрузки).
Выносу: размер «полки», обеспечивающий вентзазор и компенсацию неровностей основания.
Регулировке: продолговатые отверстия позволяют юстировать стойки по высоте и выносу.

Кронштейны ставят по расчетному шагу. На этапе подбора важно проверить толщину стены, тип основания (бетон, полнотелый/пустотелый кирпич, газобетон), требования по нагрузкам и теплотехнике.

Направляющие (стойки, профили)

Направляющие образуют вертикально-горизонтальную обвязку для крепления облицовки. Используются Т-образные, L-образные, U-образные, Z-профили. Ключевые параметры:

сечение и толщина профиля (жесткость, пролет между кронштейнами);
материал (алюминий, оцинкованная сталь, нержавеющая сталь);
система соединения (заклепки, саморезы, болты, фиксирующие пластины);
возможность температурной компенсации (овальные отверстия, скользящие узлы).

Соединительные элементы каркаса

Для сборки каркаса нужны: уголки, пластины, компенсаторы, соединители для наращивания профилей, ограничители расширения. Они обеспечивают непрерывность стойки на высоту этажа и аккуратную стыковку в сложных местах — у оконных проемов, на углах и в зонах примыканий.

Крепеж к основанию: анкера и дюбели, которые держат весь фасад

Выбор крепежа к несущему основанию — критическая часть комплекта. Распространенные решения:

Механические анкеры (клиновые, гильзовые, рамные) — быстрый монтаж, предсказуемая нагрузочная способность на плотных основаниях.
Химические анкеры (инъекционные составы + шпилька) — подходят для сложных оснований и краевых зон, дают высокую вырывающую нагрузку при правильной подготовке отверстия.
Специализированные дюбели для ячеистых бетонов и пустотелых материалов — расширяются по форме, чтобы надежно зафиксироваться в пористой структуре.

При подборе учитывайте: класс основания, крайние расстояния, глубину заделки, условия эксплуатации (влага, мороз), требования по огнестойкости и коррозии. Все анкера, шайбы и гайки должны быть совместимы по диаметрам и классам прочности.

Терморазрывы и прокладки: борьба с «мостиками холода»

Чтобы снизить теплопотери через металлические узлы, в комплект включают:

Терморазрывные прокладки между кронштейном и стеной (полимерные, композитные) — уменьшают теплопотери и риск конденсата.
Дистанционные втулки и шайбы — помогают сохранить расчетный вентзазор и не «пережать» узел.
Прокладочные ленты под профили — демпфируют и снимают паразитные звуки при ветровых нагрузках.

Крепеж облицовки: кляммеры, заклепки, саморезы, клипсы

Способ крепления зависит от материала плит/панелей и архитектурной схемы.

Керамогранит — пружинные и фиксирующие кляммеры, как видимые, так и скрытые; иногда используют пропил/паз или подрезку кромки.
Фиброцемент — заклепки или саморезы с окрашенной головкой (видимое крепление), скрытые системы на кляммерах/замках.
Металлические кассеты (алюкобонд, сталь, алюминий) — подвесы и замки системы кассет, направляющие с фиксирующими шинами.
HPL-ламинат — фасадные заклепки с компенсирующими шайбами либо скрытые клипсы.
Камень и керамогранит крупного формата — анкера-скобы, шпонки, клеевая фиксация в сочетании с механикой (по проекту).

Крепеж облицовки подбирают по толщине и плотности материала, размеру плит, требованиям к шагу крепления и допустимой деформации.

Утеплитель и ветро-влагозащита для вентфасада

Навесной фасад часто проектируется как вентилируемый, с теплоизоляцией и паропроницаемой ветрозащитой.

Минераловатные плиты фасадной плотности — первый слой может быть мягче, второй — жестче для удержания плоскости.
Тарельчатые дюбели с металлическим или пластиковым сердечником — для фиксации утеплителя к основанию с расчетным количеством на квадратный метр.
Ветро-влагозащитная мембрана — паропроницаемая, стойкая к УФ на период монтажа; устанавливаться должна «правильной стороной» к утеплителю.
Ленты и герметики для проклейки нахлестов и примыканий мембраны.

Доборные элементы и узлы примыканий, без которых фасад не будет герметичным

Чистая архитектурная линия и долговечность фасада зависят от доборов. В комплект обычно входят:

стартовые и финишные профили;
наружные/внутренние углы и нащельники;
отливы, капельники и водоотводные планки;
доборы вокруг окон/дверей (четверти, откосы, козырьки);
узлы примыканий к кровле, цоколю, парапетам, балконам;
вентрешетки и антикомариная сетка на продухи;
демпферные и уплотнительные ленты в зонах сопряжений.

Противопожарные и деформационные решения

Для безопасности и корректной работы системы важны:

Противопожарные рассечки — участки, препятствующие распространению огня и продуктов горения по вентзазору; выполняются из негорючих материалов в сочетании с металлическими элементами.
Огнестойкие герметики и манжеты в местах прохода коммуникаций.
Деформационные узлы — позволяют фасаду «работать» при температурных и усадочных деформациях без потери геометрии облицовки.

Какие комплектующие нужны под разные виды облицовки: практичная таблица

Ниже — ориентир для первичного подбора. Конкретные позиции и количества закрепляются проектом и спецификацией поставки.

Материал облицовки	Крепеж облицовки	Тип подсистемы	Особые элементы	Примечания по монтажу
Керамогранит 8–12 мм	Кляммеры (видимые/скрытые)	Вертикальные стойки + горизонтальные траверсы	Терморазрывы, опорные/поддерживающие кронштейны	Подрезка кромок по системе, контроль зазоров и уровня
Фиброцемент 8–12 мм	Заклепки/саморезы, скрытые клипсы	L/T-профили с шагом под формат	Мембрана, тарельчатые дюбели	Сверление с фаской, окраска головок в тон
Металлокассеты	Система замков/подвесов	Вертикальные стойки с несущими шинами	Компенсаторы температурных деформаций	Монтаж "снизу вверх", контроль плоскости на каждом ряду
HPL-ламинированные панели	Фасадные заклепки/скрытые клипсы	Алюминиевые стойки с ригелями	Прокладки под заклепки	Оставлять зазоры для расширения, соблюдать шаблон сверловки
Композитные панели (ACM)	Заклепки/саморезы в фальц, кассетные системы	Легкая подсистема на алюминии	Доборные профили углов и откосов	Учет линейного расширения, аккуратный подгиб кромок
Натуральный камень	Анкера-скобы, шпонки + страховка	Усиленные стойки/консоли	Повышенная несущая способность анкеров	Требуется точная геометрия и проект узлов

Расчет количества комплектующих: понятный алгоритм

Чтобы не «промахнуться» с объемами, используйте пошаговый подход:

Определите формат и схему облицовки. От этого зависят шаг стоек и траверс, а значит — количество кронштейнов и крепежа.
Зафиксируйте вентзазор и толщину утеплителя. Вынос кронштейнов и длины анкеров подбираются по этим величинам с запасом под неровности основания.
Разбейте фасад на сетку. Для каждого пролета посчитайте число кронштейнов по расчетному шагу; учитывайте усиления в зонах углов, проемов, парапетов.
Посчитайте крепеж к основанию. На каждый кронштейн закладывается расчетное количество анкеров; добавьте запас на сложные участки и брак.
Определите крепеж облицовки. На плиту — по схеме производителя; сведите в общий метраж/штучный объем.
Учтите доборы и мембраны. Рассчитайте периметры примыканий, длину отливов, количество угловых элементов, метраж лент и мембраны с нахлестами.

Пример: при сетке стоек ~600 мм и высоте этажа 3 м на каждую стойку потребуется 4–5 кронштейнов (в зависимости от ветровой нагрузки и массы облицовки). На один кронштейн — 2 анкера. Таким образом, на один «пролет» получите ориентировочный набор. Итоговые значения уточняются проектом.

Материалы и покрытия: как выбрать долговечные комплектующие

Коррозионная стойкость и совместимость материалов критичны. Для улицы лучше использовать алюминиевые сплавы и нержавеющую сталь в ответственных узлах. Оцинкованная сталь — рабочее и экономичное решение, если защитный слой достаточен для условий эксплуатации. В крепеже важно совпадение систем: алюминий — с алюминием/нержавейкой, сталь — с оцинкованной сталью. Для заклепок — правильные пары «сердечник–гильза» и соответствующие сверла.

Типовые ошибки при выборе комплектующих и как их избежать

Недооценка нагрузки на кронштейны. Итог — «игра» плоскости. Решение: расчет и подбор с запасом, проверка шага.
Отсутствие терморазрывов. Итог — мостики холода и конденсат. Решение: прокладки под каждый кронштейн.
Смешение крепежа из разных систем. Итог — несовместимые отверстия, проблемы с сборкой. Решение: единый комплект от одного поставщика.
Экономия на мембранах и лентах. Итог — продувание утеплителя, намокание кромок. Решение: паропроницаемая ветрозащита с герметизацией нахлестов.
Непродуманные примыкания. Итог — протечки и «гуляющие» зазоры. Решение: доборы заводского изготовления и монтаж по инструкции.

Чек-лист поставки комплектующих на объект

Кронштейны несущие/поддерживающие с термопрокладками;
Направляющие (стойки, траверсы), соединители, ограничители;
Анкера/дюбели к основанию с сертификатами и паспортами;
Крепеж облицовки (кляммеры, заклепки, саморезы, клипсы);
Минераловатный утеплитель нужной плотности и толщины;
Тарельчатые дюбели для утеплителя;
Ветро-влагозащитная мембрана, ленты, герметики;
Доборные профили: углы, отливы, откосы, нащельники;
Противопожарные рассечки и сопутствующие металлические элементы;
Комплект документации: спецификация, карты монтажа, схемы узлов.

Вопросы, которые стоит задать поставщику подсистемы

Какие нагрузки и пролетные способности заложены для выбранного профиля и шага кронштейнов?
Какой вынос допускает кронштейн при данной облицовке и утеплителе?
Какой вид крепежа рекомендован к вашему основанию (бетон, кирпич, газобетон)?
Как решаются узлы примыканий и углов — есть ли типовые доборы?
Какой регламент по терморазрывам и деформационным узлам?
Какие сроки производства нестандартных элементов?
Как организована упаковка и маркировка для ускорения монтажа на объекте?

Почему выгодно заказать комплект фасада в «ЗаводСтройПром»

Единый поставщик — совместимая система. Все элементы подбираются и проверяются как единый конструктор.
Расчет количества по чертежам. Экономим бюджет и исключаем лишние ездки «за болтом».
Производство доборов. Делаем углы, откосы, отливы под ваш размер и цвет.
Гибкость по материалам. Алюминий, оцинкованная и нержавеющая сталь — под конкретные условия эксплуатации.
Сервис монтажа и шеф-монтаж. Даем инструкции, карты узлов и поддержку на объекте.

Хотите получить готовую спецификацию и цену? Напишите нам, отправьте планы фасадов, формат облицовки и требования по утеплению — подготовим предложение в краткие сроки.

Краткая инструкция по сборке ключевых узлов

Разметка фасада. Отбейте горизонталь и вертикали, отметьте оси стоек и точки установки кронштейнов.
Сверление и крепление кронштейнов. Установите термопрокладки, закрепите анкерами согласно схеме.
Монтаж утеплителя и мембраны. Уложите плиты вразбежку, закрепите тарельчатыми дюбелями, проклейте мембрану.
Сборка направляющих. Выставьте стойки/траверсы по плоскости и уровню, используйте соединители и компенсаторы.
Установка доборов и рассечек. Смонтируйте углы, отливы, противопожарные элементы согласно картам узлов.
Крепление облицовки. Применяйте кляммеры, заклепки, замки по инструкции производителя облицовки; контролируйте зазоры.
Финишный контроль. Проверьте плоскость, периметры примыканий, герметизацию, маркировку рядов.

Практические советы по совместимости и логистике

Заказывайте крепеж одной «линейки», чтобы совпали диаметры, шаг резьбы и посадки.
Планируйте поставку партиями по очередности монтажа: сначала кронштейны и анкера, затем профили и крепеж, после — доборы и мембраны.
Проверяйте цвета доборов и головок заклепок по эталону — погрешности заметны на солнце.
Храните утеплитель и мембраны в сухом месте, закладывайте защиту от УФ на время монтажа.
Маркируйте стойки и траверсы по фасадам/осям — монтаж ускорится в разы.

FAQ по комплектующим для навесного фасада

Сколько кронштейнов нужно на 1 м²? Зависит от веса облицовки, ветрового района, шага стоек и состояния основания. В среднем считают от 2 до 5 кронштейнов на м², но точное количество определяет проект.

Нужна ли мембрана, если утеплитель жесткий? В большинстве случаев — да. Мембрана защищает утеплитель от выдувания волокон и намокания, сохраняя паропроницаемость.

Можно ли смешивать крепеж разных производителей? Нежелательно. Разные системы часто имеют отличия в диаметрах, длинах и допусках, что отражается на надежности и скорости монтажа.

Как избежать «звонкого» фасада на ветру? Используйте демпфирующие ленты в местах соприкосновения профилей, корректный шаг кронштейнов и жесткие профили.

Что делать с неровным основанием? Закладывать кронштейны с регулируемым выносом, выравнивать плоскость направляющими, а перепады компенсировать в допусках системы.

Итог: полный список комплектующих для монтажа навесного фасада

Кронштейны несущие и поддерживающие с термопрокладками;
Направляющие профили (стойки, траверсы) и соединительные элементы;
Анкера/дюбели к основанию, шайбы, гайки, шпильки;
Крепеж облицовки: кляммеры, заклепки, саморезы, клипсы, замки/подвесы;
Минераловатный утеплитель, тарельчатые дюбели, ветро-влагозащитная мембрана, ленты и герметики;
Доборы: углы, нащельники, отливы, откосы, стартовые/финишные профили, вентиляционные решетки;
Противопожарные рассечки и примыкающие металлические элементы;
Деформационные узлы, демпфирующие и уплотнительные ленты.

Готовы перейти от списка к смете и поставке? «ЗаводСтройПром» подготовит спецификацию, подберет совместимые комплектующие и поставит на объект вовремя. Заполните форму на сайте — и уже скоро у вас будет понятный план монтажа и проверенный набор деталей.

Как заказать у «ЗаводСтройПром»: быстрый алгоритм

Отправьте планы фасадов, формат облицовки, требования по утеплению и цветам доборов.
Получите расчет комплекта: спецификацию, смету, сроки изготовления нестандартных элементов.
Согласуйте график поставок партиями под очередность работ.
Примите маркированный комплект на объекте и приступайте к монтажу с нашими картами узлов.

Свяжитесь с нами через форму на сайте — мы упростим монтаж и сэкономим ваш бюджет.
